4,3-palčni HMI

1.​​Specifikacije zaslona​​:

• ​Resolucija​: 480×272 slikovnih pik, 24-bitna barvna globina.
• ​Svetlost​: 250 cd/m² z LED osvetlitvijo ozadja (nastavljivo, življenjska doba 20.000 ur).
• ​Zaslon na dotik​: Uporovna plošča na dotik (različica R).

2.Konfiguracija strojne opreme​:

• ​CPU​: 200MHz procesor ARM Cortex-M4F z 2 MB PSRAM.
• ​Spomin​: 16 MB SPI ALI Flash za vdelano programsko opremo/shranjevanje podatkov.
• ​Napajalnik​: vhod 9–30 V DC (največja poraba energije 1,5 W).
• ​Komunikacija:

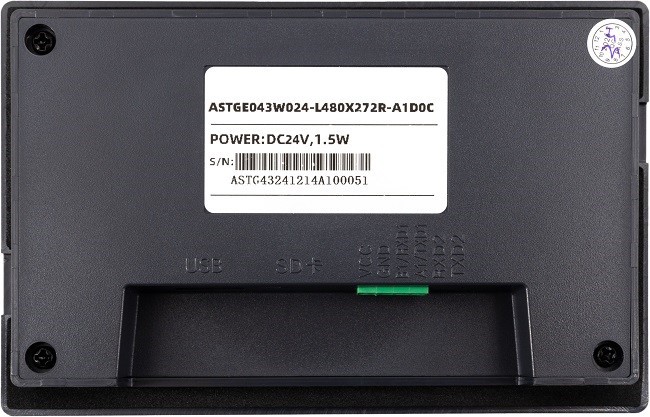

ASTGE043W024-L480X272R-A1D0C​​: 1× serijska vrata RS485.

​​ASTGE043W024-L480X272R-A1E0C​​: 1× serijska vrata RS232.

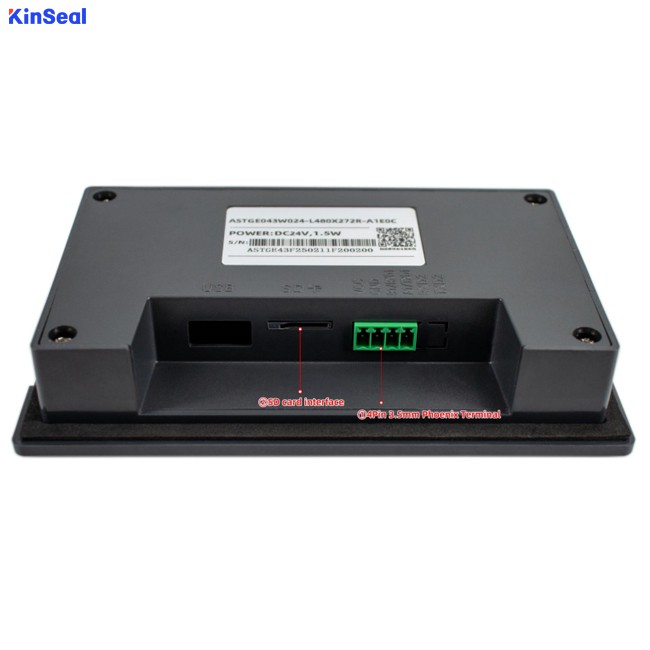

• Vmesniki​: 4-polni priključni blok Phoenix, reža za SD kartico za prenos programa.

3. Okoljska vzdržljivost​:

• ​Delovna temp​: -10 stopinj do 50 stopinj.
• ​Temperatura shranjevanja​: -30 stopinj do 70 stopinj.
• ​Vlažnost​: 10–90 % RH (brez -kondenzacije).

4.​Programska oprema in združljivost​:

• ​Konfiguracijska programska oprema HMILite​: Podpira razvoj HMI po meri s kontrolniki povleci-in-spusti (gumbi, grafikoni, alarmi, kode QR itd.), večjezično podporo in integracijo protokola PLC (Modbus, Mitsubishi, Siemens, Delta itd.).
• ​Makro programiranje​: Logika, ki temelji na C- za napredno funkcionalnost.

5. Certifikati o zanesljivosti​:

• opravljenoESD(±4kV stik, ±6kV zračni izpust), ​EFT(±4kV) in ​testi staranja pri visoki/nizki temperaturi(-20 stopinj do 60 stopinj).
• Skladno zISO9001:2015standardi kakovosti.

​6. Fizične dimenzije​:

• ​Celotna velikost​: 142×90,5×27 mm (157 g).
• ​Območje prikaza​: 95 × 54,8 mm.
• ​Namestitev​: 130 × 78 mm izrez plošče (priporočeno: 132 × 80 mm).

Scenarij uporabe:

​1. Sistemi za nadzor industrijske avtomatizacije​​

• Deluje kot​Vmesnik človek-stroj (HMI)​za spremljanje in krmiljenje PLC-jev, motorjev, senzorjev ali proizvodnih linij v tovarnah.
• Idealno za-vizualizacijo podatkov v realnem času (npr. temperatura, tlak, hitrost) v proizvodnih procesih.

2. Plošče za upravljanje strojev in opreme​

• Vgrajen v industrijske stroje (npr. CNC stroje, sisteme za pakiranje) za operaterjev vnos, prikaz stanja in diagnozo napak.
• Uporovni zaslon na dotik zagotavlja zanesljivost v prašnem okolju ali okolju z visoko{0}}vibracijo.

3. Instrumenti in merilne naprave​

• Prikazuje kritične parametre za industrijske instrumente (npr. merilnike pretoka, analizatorje moči, okoljske monitorje).
• Podpira komunikacijo RS485/RS232 za integracijo s senzorji in krmilnimi enotami.

4.IoT in pametno upravljanje energije​

• Uporablja se v sistemih pametnih omrežij, solarnih pretvornikih ali sistemih za upravljanje baterij za vizualizacijo porabe energije, napetosti in alarmov.
• Funkcionalnost kode QR omogoča hiter dostop do dnevnikov vzdrževanja ali plačilnih portalov.

 5.Promet in infrastruktura​

• Nameščen v prometne nadzorne plošče, železniške signalne sisteme ali polnilne postaje za električna vozila za posodobitve stanja in interakcijo z uporabniki.
• Prenaša temperaturna nihanja (-10 stopinj do 50 stopinj) pri zunanjih ali delno zunanjih namestitvah.

6.​​Medicinska in laboratorijska oprema​​

• Zagotavlja vzdržljiv vmesnik za medicinske naprave (npr. diagnostična orodja, laboratorijske analizatorje), ki zahtevajo natančen vnos/izhod podatkov.

​7. Avtomatizacija zgradb in sistemi HVAC​

• Nadzoruje ogrevalne, prezračevalne in varnostne sisteme v poslovnih stavbah prek protokola Modbus ali po meri.
• Podpira prikaze alarmov in sledenje zgodovinskih podatkov za vzdrževanje.

8.​​Kmetijski in okoljski monitoring​​

• Integrira se z namakalnimi sistemi, krmilniki rastlinjakov ali vremenskimi postajami za prikaz podatkov senzorjev in sprožitev dejanj.
