Vgrajen vmesnik človek-stroj
Izmenjava informacij, funkcionalni stik ali medsebojni vpliv, se nanaša na trd in mehak stik med ljudmi in stroji. Ta vmesnik ne vključuje le neposrednega stika med točkami, črtami in površinami, ampak vključuje tudi prostor za daljinski prenos informacij in nadzor. Vmesnik človek-računalnik je osrednja povezava v sistemu človek-računalnik, ki ga predvsem proučuje in daje osnovo za rešitev varnostna ergonomija, veja varnostnega inženirstva, in preučuje posebne rešitvene načine in ukrepe varnostne ergonomije skozi inženiring varnostne opreme, inženiring varnostnega upravljanja in inženiring varnostnih sistemov. Uresničuje transformacijo med notranjo obliko informacije in obliko, sprejemljivo za človeka. Vmesniki človek-računalnik obstajajo na vseh področjih, ki sodelujejo pri izmenjavi informacij med človekom in računalnikom. Široko se uporablja v industriji in trgovini, preprosto ga lahko razdelimo na "input" in "output". Vnos se nanaša na upravljanje strojev ali opreme s strani ljudi, kot so ročaji, stikala, vrata in ukazi (ukazi), medtem ko se izhod nanaša na obvestilo, ki ga izda stroj ali oprema, kot so napaka, opozorilo, navodila za uporabo itd. , bo dober vmesnik človek-stroj uporabnikom pomagal pri preprostejšem, pravilnejšem in hitrejšem upravljanju strojev ter omogočil, da imajo stroji večjo vlogo in podaljšali njihovo življenjsko dobo. Vendar se vmesnik človek-stroj na trgu nanaša na humaniziran operacijski vmesnik programske opreme v ožjem smislu.

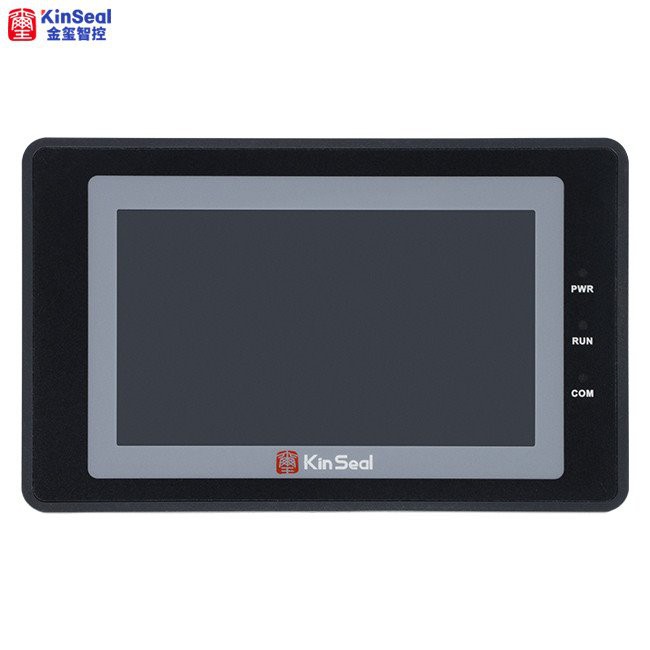

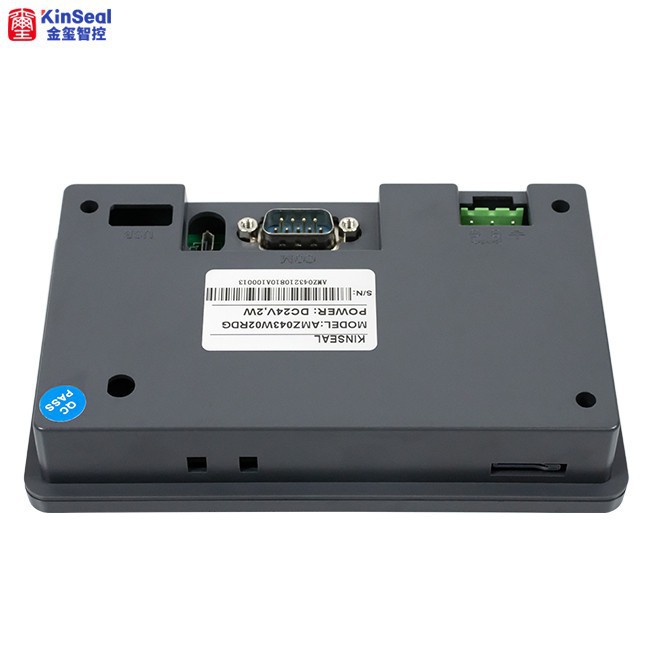

Opis izdelka
Modeli izdelkov
Modul | Specifikacije |
AMZ043W02RDG | Serija AMZ, 4,3 palca, 10 do 30 V, ena serijska vrata: RS232, 16 Mbyte SPI Nor, uporovni zaslon na dotik, sivo ohišje |
Lastnosti izdelkov
Moč napetosti | DC10--30V |
Prilagoditev osvetlitve ozadja | Podpora |
Dotik | 4-žični uporovni zaslon na dotik |
LCD ločljivost | 480X272 |
USB1 | TYPE-A, vrata za prenos |
LCD | TN TFT LCD, 300cd/m2 |
Komunikacija COM1 | Komunikacija RS232/RS485/RS422 (3 izberite 1) |
Shranjevanje | AMZ043W02RDG: 16 MB SPI niti FLASH |
Zaščita napajanja | Da preprečite obratno, ločite pozitivni in negativni pol napajanja |
RTC | Podpora |
Shranite podatke o izpadu električne energije | AMZ043W02RDG ni podprt |
Prenesi | SD kartica, USB prenos |
Opis: Ekonomično, ne podpira pogona USB, strojna oprema ni rezervirana

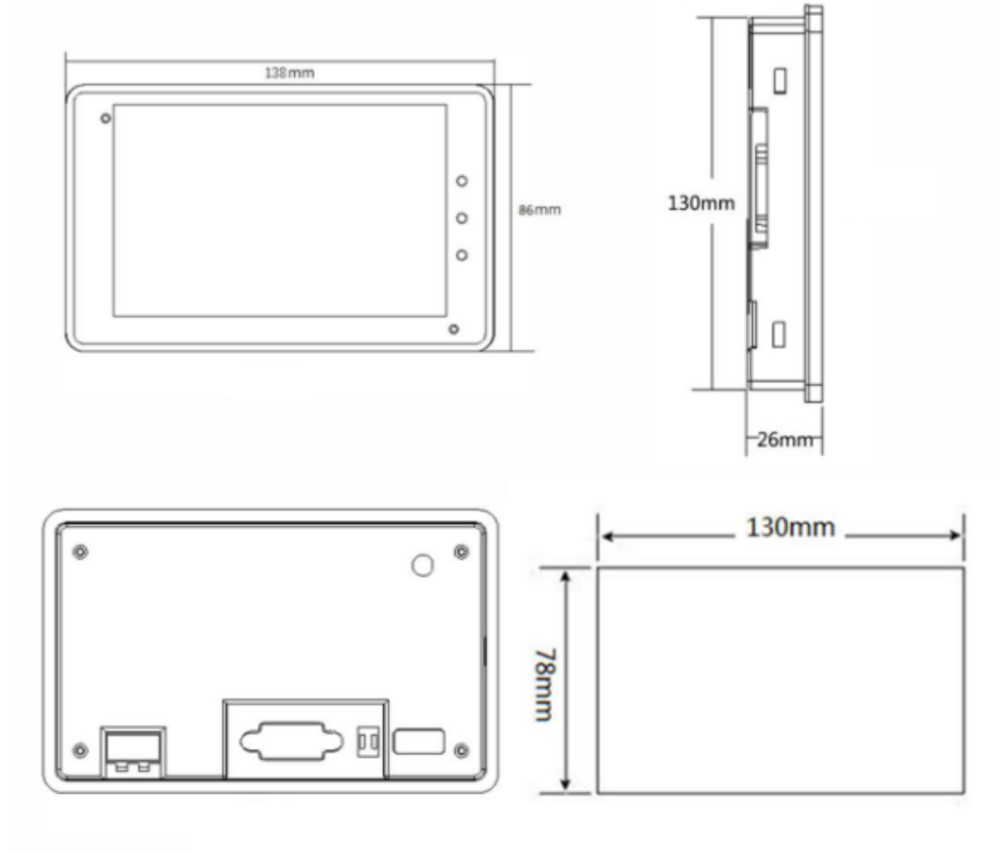

Velikost izdelkov
Velikost zaslona | Model izdelka | Celotna dimenzija | Izrez plošče | Skupna debelina |
4,3 in. | AMZ043W02RDG | 138*86mm | 130*78 mm | 26 mm |
Parametri izdelkov
Specifikacije produkta | ||
Strojna opremaIzvedba | Modul | AMZ043W02RDG |
Velikost zaslona | 4,3" TFT LCD | |
Resolucija | 480X272 | |
Barve | 26万 | |
Svetlost | 300 cd/m2 | |
Osvetlitev ozadja | LED | |
Življenjska doba LED | 20000 ur | |
Zaslon na dotik | 4-žični uporovni zaslon na dotik zaslon na dotik (površinska trdota 4H) | |
procesor | 32-bit 600MHz ARM9 vgrajen | |
Spomin | AMZ043W02RDG: 16 MB SPI niti Flash | |
RTC | Vgrajena ura realnega časa | |
Ethernet | Nepodprto | |
Shranite podatke o izpadu električne energije | AMZ043W02RDG: Ni podprto | |
USB | A USB2.0 Vrata naprave | |
Način prenosa programa | USB, SD kartica | |
U disk | Ne podpira | |
Komunikacijska vrata | RS232, RS485, RS422. 3 izberi 1 | |
ElektričniSpecifikacije | Največja poraba energije | ＜2W |
Nazivna napetost | DC 10-30V | |
Zaščita moči | plus /-2KV zmogljivost zaščite pred udarom strele | |
Dovoljena izguba moči | <5ms | |
CE&ROHS | Skladnost s standardi EN61000-6-2:2005, EN61000-6-4:2007; Prenapetost strele plus / -2kV, EFT: plus / -4kV; Elektrostatična kontaktna razelektritev plus /-8KV; Elektrostatična razelektritev zraka plus /-10KV. | |
Okoljske specifikacije | Delovna temperatura | -20 stopinj ~60 stopinj |
Temperatura skladiščenja | -30 stopinj ~70 stopinj | |
Vlažnost okolja | 10~90 odstotkov RH (brez kondenzacije) | |
Vibracije | 10-25Hz (smer X, Y, Z, 2g/30 min) | |
Način hlajenja | Naravno zračno hlajenje | |
Drugi parametri | Stopnja zaščite | Sprednja plošča ustreza IP65 (z vgradnjo v omarico z ravno ploščo), zadnja plošča pa IP20 |
Prikaži aktivno območje | 95 mm X 54 mm | |
Izrez plošče | 130 mm X 78 mm | |
Splošne dimenzije | 138 mm X86 mm | |
Teža | 168g | |

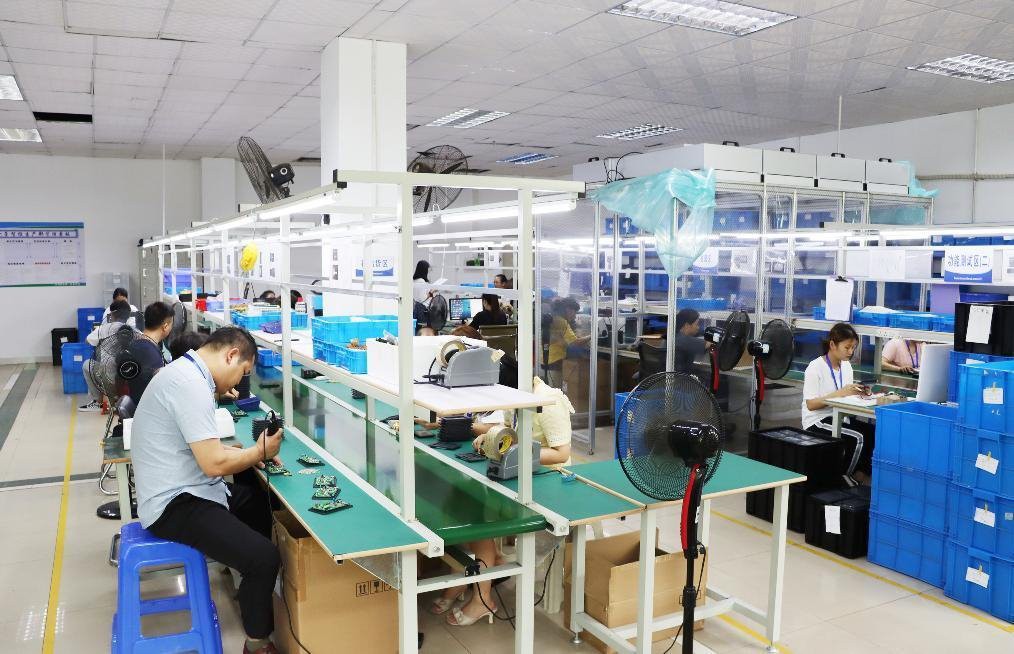

Smo profesionalni proizvajalci HMI
Naši izdelki so veliki 2.4-10.1 palcev
Vsi izdelki imajo garancijo 18 mesecev
Dobrodošli pri povpraševanju o storitvah za stranke
